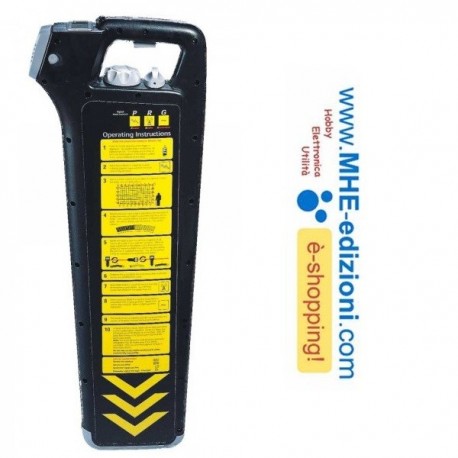

CercaServizi Metal Detector C.Scope CAT International 33XD

More details

More info

Il C.Scope CAT International 33XD è la versione con misurazione della profondità del tradizionale cercaservizi, ideale oltre che per l'esatta localizzazione di tubi e cavi interrati, anche per misurarne la loro profondità di stazionamento. Indispensabile prima di iniziare ogni qualsiasi operazione di scavo.

Il C.Scope CAT International 33XD esattamente come la versione standard 33E, è il cercaservizi ideale per evitare spiacevoli incidenti, questo grazie alle sue alte prestazioni nella rilevazione di cavi e tubi interrati, in maniera veloce e molto affidabile, perfetto per ogni cantiere. Il C.Scope CAT International 33XD è stato ideato e costruito per un facile utilizzo in cantiere, estremamente robusto, in grado di resistere ai normali stress meccanici presenti su cantieri civili, industriali e stradali.

Abbinando il C.Scope CAT International 33XD al Signal Generator ed accessori, è possibile effettuare rilevamenti più specifici, anche di tubazioni non metalliche. Il C.Scope CAT International 33XD è estremamente robusto, equipaggiato con display LCD, altoparlante estraibile, è facile da utilizzare e con comandi gestibili con un solo dito! Ogni staff o squadra può essere equipaggiata con un C.Scope CAT International 33XD senza trovare alcuna difficoltà nel suo utilizzo, essenziale per un veloce e sicuro rilevamento di servizi interrati.

Il C.Scope CAT International 33XD lavora con 3 modi di rilevazione, ciascuno di loro offre un differente vantaggio:

Il modo POWER è il migliore per la veloce localizzazione di cavi elettrici interrati grazie alla rilevazione del segnale creato dalla corrente elettrica.

Il modo RADIO rileva i segnali re-irradiati che normalmente sono presenti su tubi metallici o cavi consentendo di effettuarne la loro localizzazione.

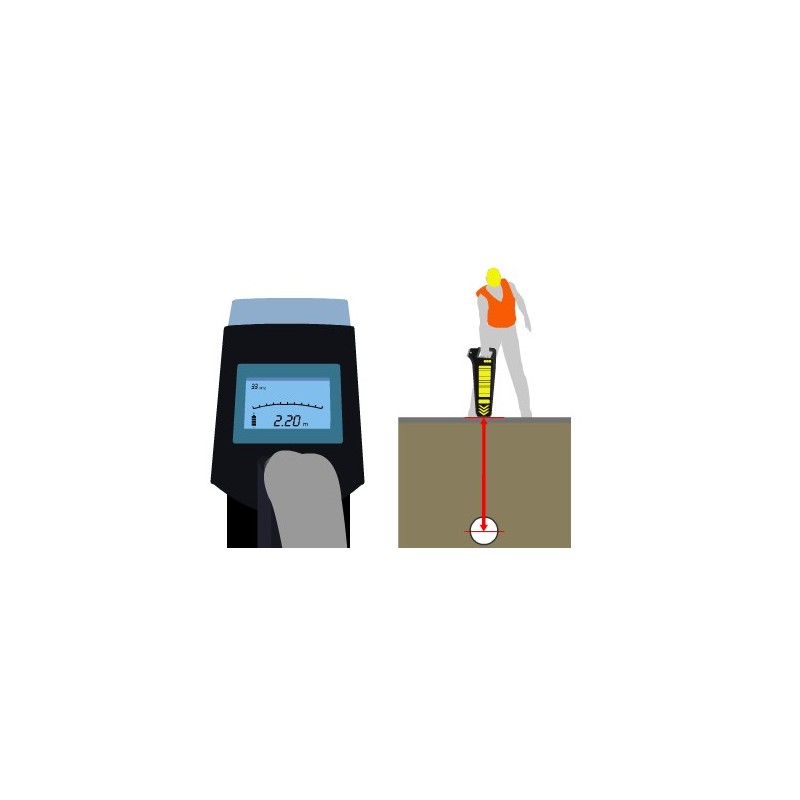

Il modo GENERATOR è utilizzato per rilevare il segnale indotto a un tubo metallico e cavo grazie all'utilizzo del Signal Generator. Inoltre, in questo modo di lavoro, è possibile grazie all'utilizzo di sonde, localizzare e tracciare tubazioni non metalliche. In entrambe i casi, la profondità del servizio rilevato è visionabile sul display LCD, semplicemente premendo un pulsante.

•Pulsante per la misurazione della profondità
•Display Digitale e segnalatore acustico
•Indicazione continua dello stato dele batterie
•Indicazione continua dell'intensità del segnale
•Indicazione continua del modo di funzionamento
•Segnale acustico facilmente udibile
•Segnale chiaro e libero da interferenze
•Compartimento batterie di ricambio
•Altoparlante estraibile per una facile sostituzione in caso di danneggiamento
•Grado di protezione IP65

Controlli
On/off sull'impugnatura, sempre attivo.
Controllo stato batterie all'accensione.

3 modi operativi selezionabili (P,R,G):
• P - Modo Power - per localizzare cavi sotto carico e tensione.
• R - Modo Radio - per la rilevazione di segnali elettrici ritrasmessi.
• G - Modo Generator - per rilevare tubi o cavi in abbinamento al Signal Generator.

Controllo sensibilità.
Pulsante per la rilevazione della profondità.

Display
LCD ampio e facile da leggere. Resistente agli urti e protetto da policarbonato.

Il Display visualizza:
• Intensità di segnale.
• Stato delle batterie.
• Modo operativo utilizzato.
• La profondità di rilevazione (operando in modo G)

Frequenze
Modo P - 50-400 Hz Modo R - 15-20 kHz Modo G - 33 kHz

Profondità di rilevazione
Standard (Modo P,R,G) - fino a 3 metri
Con l'utilizzo della Sonda - fino a 6 metri
Profondità minima indicata - 0,25 metri

Batterie
8 x AA (Stilo non fornite)
Autonomia - 40 ore

Peso
3.0 kg (batterie incluse)
Grado di protezione IP65

Optional

Il DEPTH C.A.T. può essere abbinato a diversi strumenti opzionali per aumentare le prestazioni. Utilizzato con questi strumenti aggiuntivi, consente realmente di risparmiare tempo e denaro permettendo scavi a colpo sicuro, senza rischi di danneggiamenti delle tubazioni o alle linee elettriche.

Signal Generator

Quando si ha la necessità di rilevare la profondità del servizio o della tubazione che andiamo a rilevare, è necessario utilizzare questo accessorio opzionale. Il Signal Generator può essere collegato al sotto servizio per emettere un segnale rilevabile dal DEPTH C.A.T. che a questo punto sarà anche in grado di rilevarne la profondità fino a 3 metri. Se non è possibileaccedere al sottoservizio, il Signal Generator può emettere degli impulsi radio che verranno "ritrasmessi" dal sottoservizio e rilevati dal DEPTH C.A.T.

Il Signal Generator è fornito in due versioni, SG-A e SG-V. L'SG-V ha un display integrato che indica la potenza del segnale e il livello della batteria.

Line Tracer

Quando il sottoservizio interrato da tracciare è costituito da un tubo di plastica senza alcun cavo al suo interno, è possibile localizzarlo tramite l'utilizzo dell'accessorio Line Tracer. Viene utilizzato abbinato al Signal Generator, consentendo la localizzazione delle tubazioni plastiche fino ad un massimo di 2 metri. Non può essere utilizzato per tracciare tubazioni o condotti metallici. I Line Tracer sono disponibili con molla da 20 o 50 metri. Non sono utilizzabili per tracciare tubazioni metalliche.

Signal Injector

Il Signal Injector permette, mediante l’utilizzo del DEPTH C.A.T.,  di tracciare esattamente una linea elettrica, anche se essa attraversa un muro. Il Signal Injector permette inoltre di seguire una singola linea elettrica anche tra diverse e anche se essa non è in tensione. Il Signal Injector viene collegato direttamente al Signal Generator.

Signal Clamp

La pinza Signal Clamp, se applicata ad un tubo metallico o ad un cavo elettrico, fornisce un impulso su di esso in modo tale da consentirne la rilevazione in maniera precisa da parte del DEPTH C.A.T.
La pinza viene collegata direttamente al Signal Generator. La pinza Signal Clamp è molto utile nel caso in cui si abbia la possibilità di applicarla a tubi o cavi con diametro massimo di 10 cm, e li si voglia seguire esattamente nel loro percorso sotto terra.

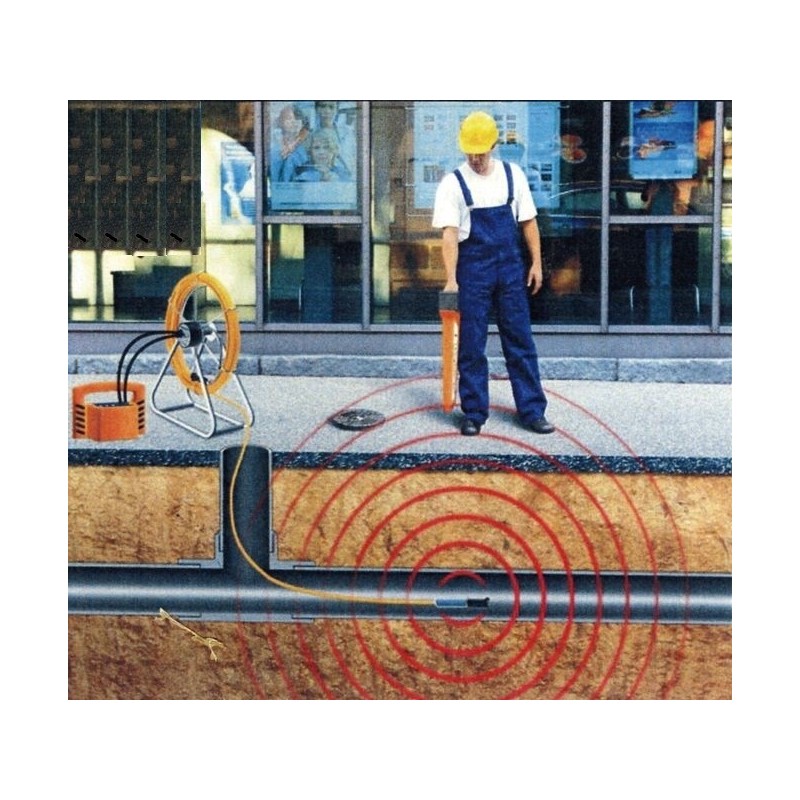

Sonda 33K

Questo accessorio è particolarmente utile per la rilevazione di qualsiasi tipo di tubazione interrata.
La sonda 33K viene inserita nel tubo mediante l’utilizzo di una molla (esclusa). Le dimensioni della sonda sono 102 mm. di lunghezza x 38 mm. di diametro. La sonda 33K è completamente stagna ed estremamente robusta. La sonda viene alimentata da una batteria stilo da 1,5 Volt, e viene rilevata dal DEPTH C.A.T. senza necessità di utilizzo del Signal Generator.

MHE Edizioni

Mobile: 392-92.07.751 - Segreteria: 085-44.83.165

www.mhe-edizioni.com

Divisione Metal Detector


 Cable Avoidance Tool XD
The Stanlay C.Scope CAT 33 XD Series Cable avoidance tools are industry standard locators with Power, Radio & 33kHz Generator Modes that detect and trace buried services simply, quickly and reliably.

The 33kHz single frequency Cable avoidance tools ( CAT) are available in two options - CAT 33 and CAT 33 XD.

The CAT 33 is a standard cable avoidance tool with Power, Radio & 33kHz Generator Mode that provides information about underground services before you dig.

The CAT 33 XD has all the familiar user-friendly features of the standard model but deliver more power, more precision and has Depth measurement capability (When used in 33kHz Generator Mode for route Tracing in conjunction with the SG-V Signal Generator).

The CAT 33 or CAT 33 XD are used as stand alone equipments for cable locating & avoidance. When combined with the SGV Signal Generator and accessories, the Cable Avoidance Tool XD becomes a versatile, all round Pipe and Cable Locating & Route Tracing Package with Depth Measurement.

The equipment range makes locating really simple and lets the operator work with confidence and are specifically designed to be used by operators in ALL site conditions and in ALL working environments to ensure position of buried pipes and cables is pinpointed before each and every excavation.

Stanlay C.Scope Cable locators are the most rugged equipments in the industry - water proof, dust proof, impact rated with IP65 Environmental rating ensuring the longest product life of any equipment in the industry providing the best return on investment.
